座卓筐体 その6

ぽめ @pomegdさんに「ボタン切り替え基板(試作)」を譲っていただいたのでコンパネに組み込んでみる。
ぽめさんありがとうございます。




ぽめ @pomegdさんのボタン切り替え基板はコンパクトで、電源不要です。
コントロールボックスやJAMMA接続部にボタン切替機能が付属するものはありますが、ぽめ @pomegdさんの基板ならボタン操作に近い場所にセットできます。
私はそこがとっても気に入りました。

基板
材料購入
・DIPスイッチ6P 30円x6個=180円
・ショットキーバリアダイオード(20個入) 50 円x2袋=100円
他は好みで接続ソケットや配線材
はんだ完了
線引きだし
接続部完了
D-sub15P2列(DB15)にしてます。
はみ出てる線材は、別途連射用です。
アクリル板穴あけ、ラベル印刷。
別途タイマー連射2個もついでに付けて組み込み。
私はアーケードジョイスティックは全てD-sub15ピン化しているので
[基板]<=JAMMA=>[コントロールボックス]DB15オス<=>DB15ケーブル<=>DB15メスアダプタジャック<=>各ボタン
今回のものはボタンに近いところで割り込み設置
完成です。
ちょっとラベルサイズと位置に失敗した。
座卓筐体に組み込むとこんな感じ。
ボタン切り替え問題なく動作。
ボタンのコンボ(2つ同時押し設定等)良好。

別途組み込んだタイマー連射はイマイチでした、全然連射できん。
1ボタン手動ショット、4ボタンを1ボタン化連射と使う予定でしたが、んータイマー連射がイマイチ。

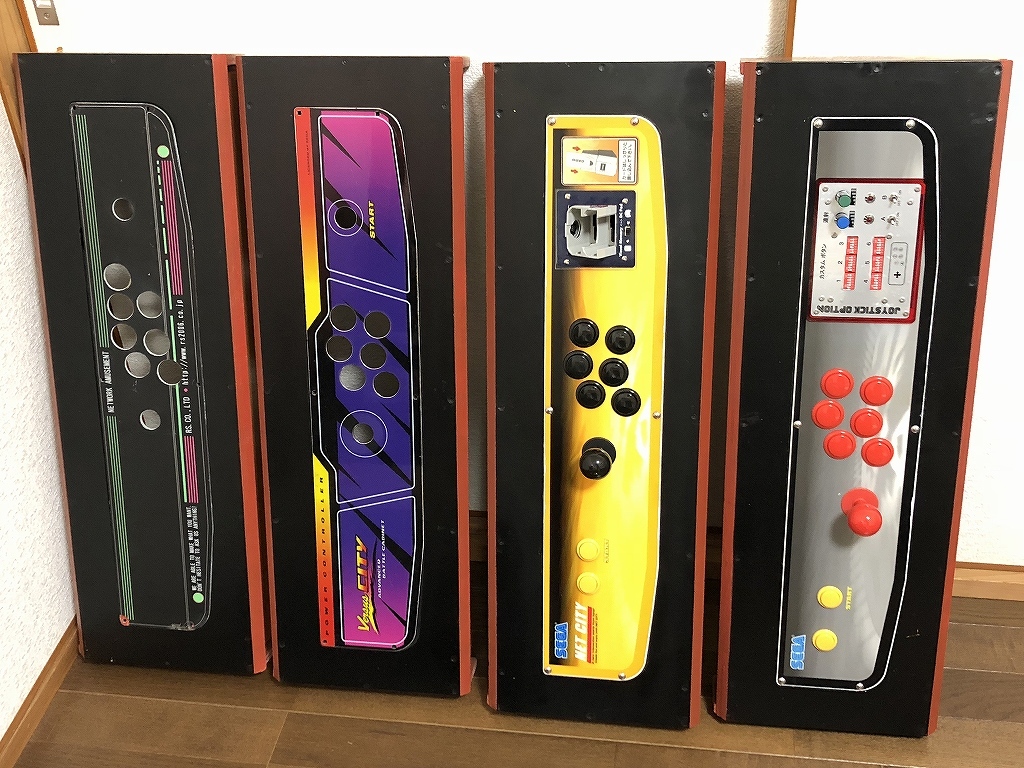

まだまだいろんなコンパネ作りたいです。麻雀、パドルレバー、ループレーバー等々・・・
