ユニバーサル・アケコン(その2)

ユニバーサル・アケコン用基板 MultiConsole-Cthulhu (MC-Cthulhu)。
少し前(3年~6年位前に開発者さん販売してた)の基板です。
開発者さんの販売ページはもう消滅してます。
BBS等は今も残ってますが、写真など見られなくなっている部分は多い。
今回この基板を2枚購入して、MADCATZミニアケコンに組み込んでみた。




対応ゲーム機は
USB接続:PS3,PC
RJ45接続:PS,PS2,SS,DC,NGC,SFC,FC,PCE,XBOX,3DO

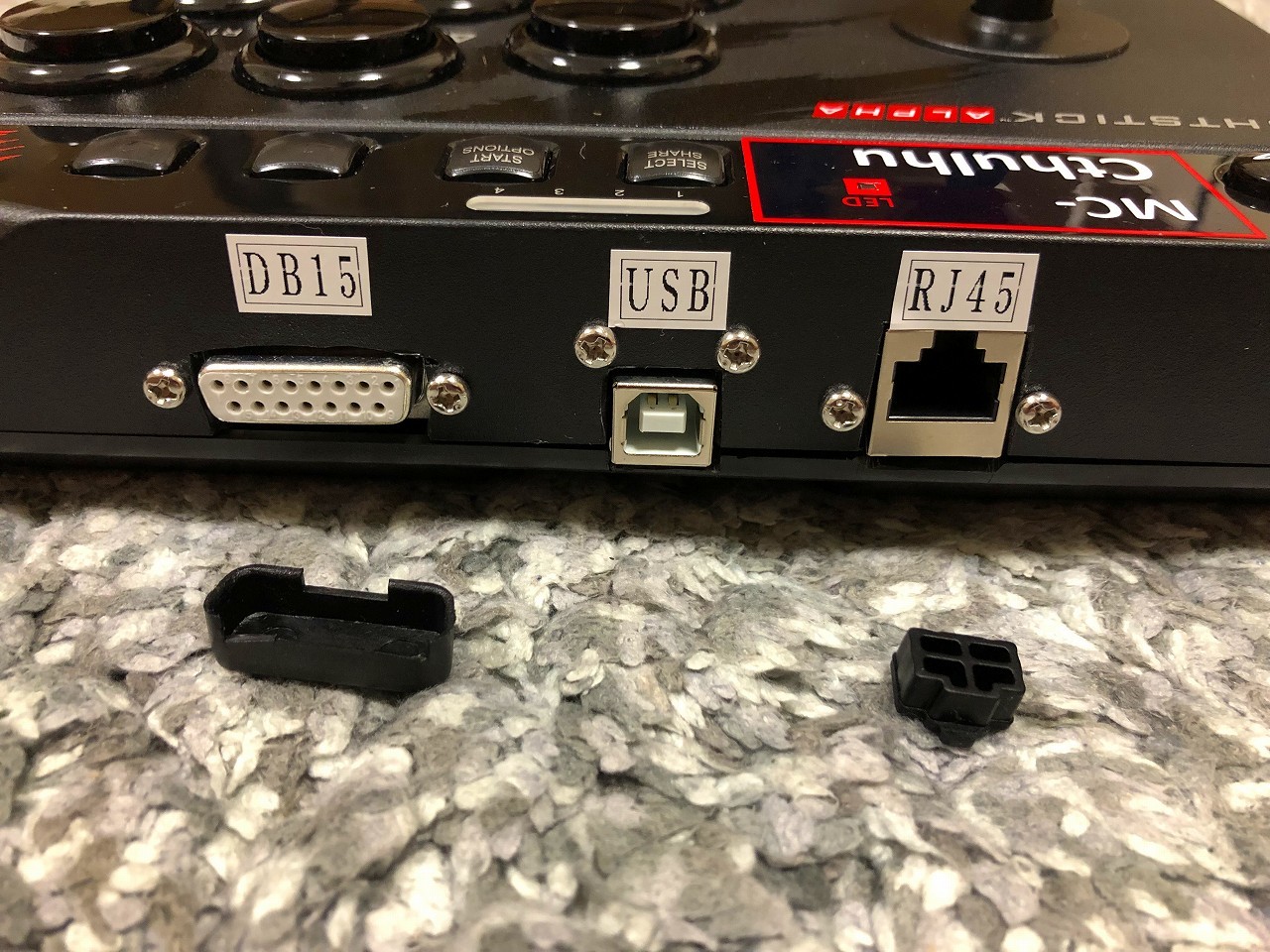

自作追加でDsub15:JAMMA(NeoGeo配列)を直接引出し

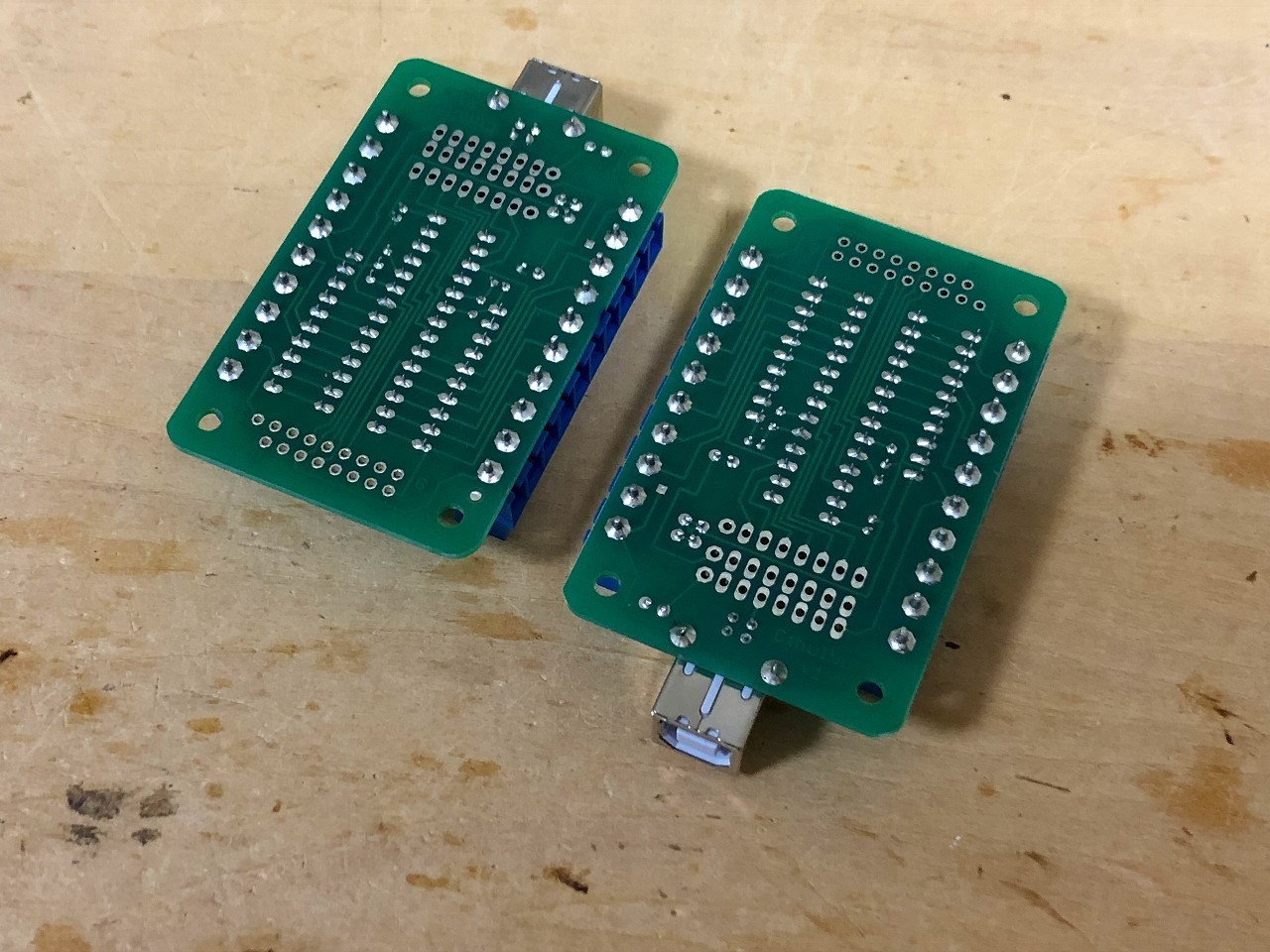

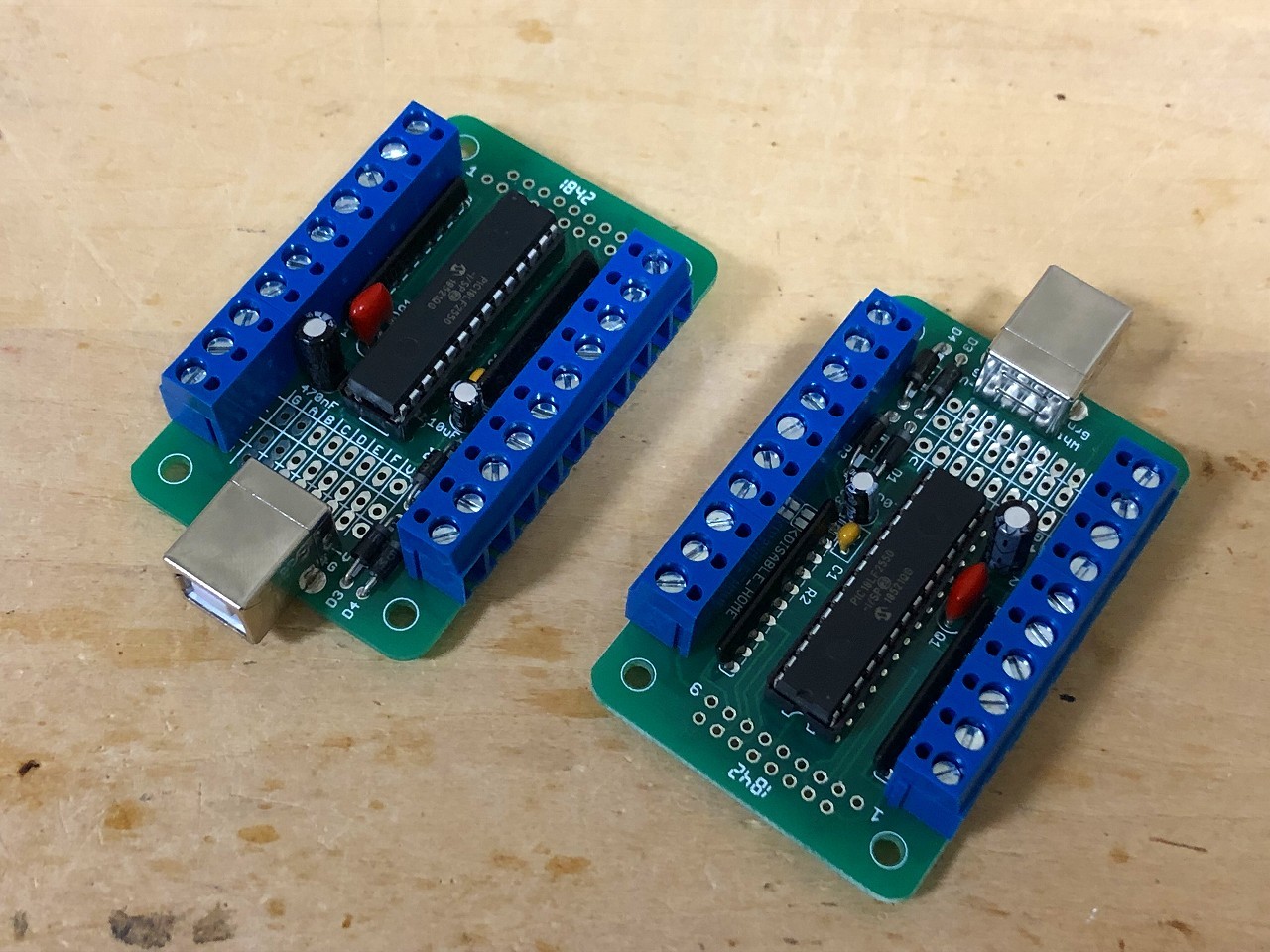

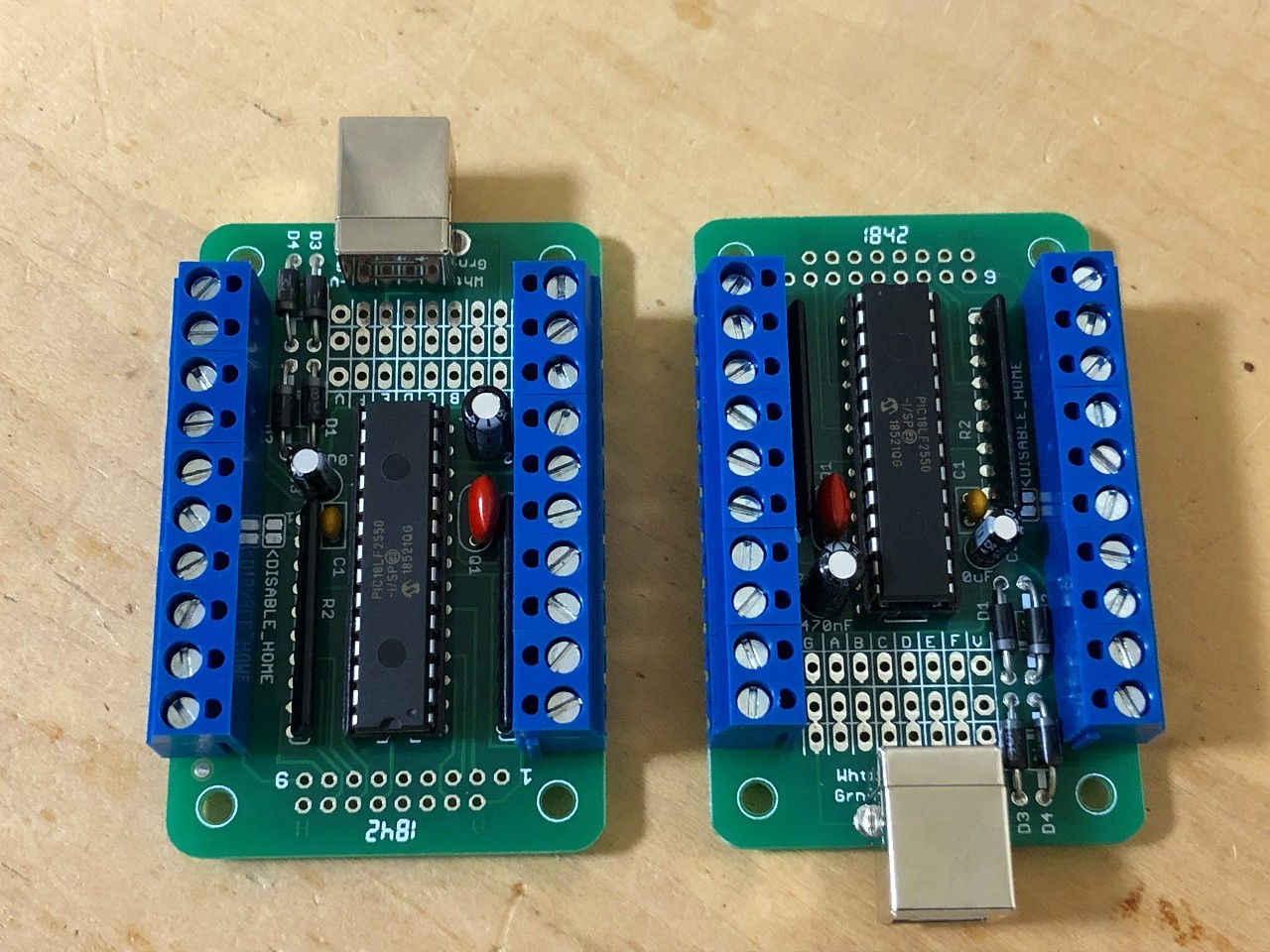

基板

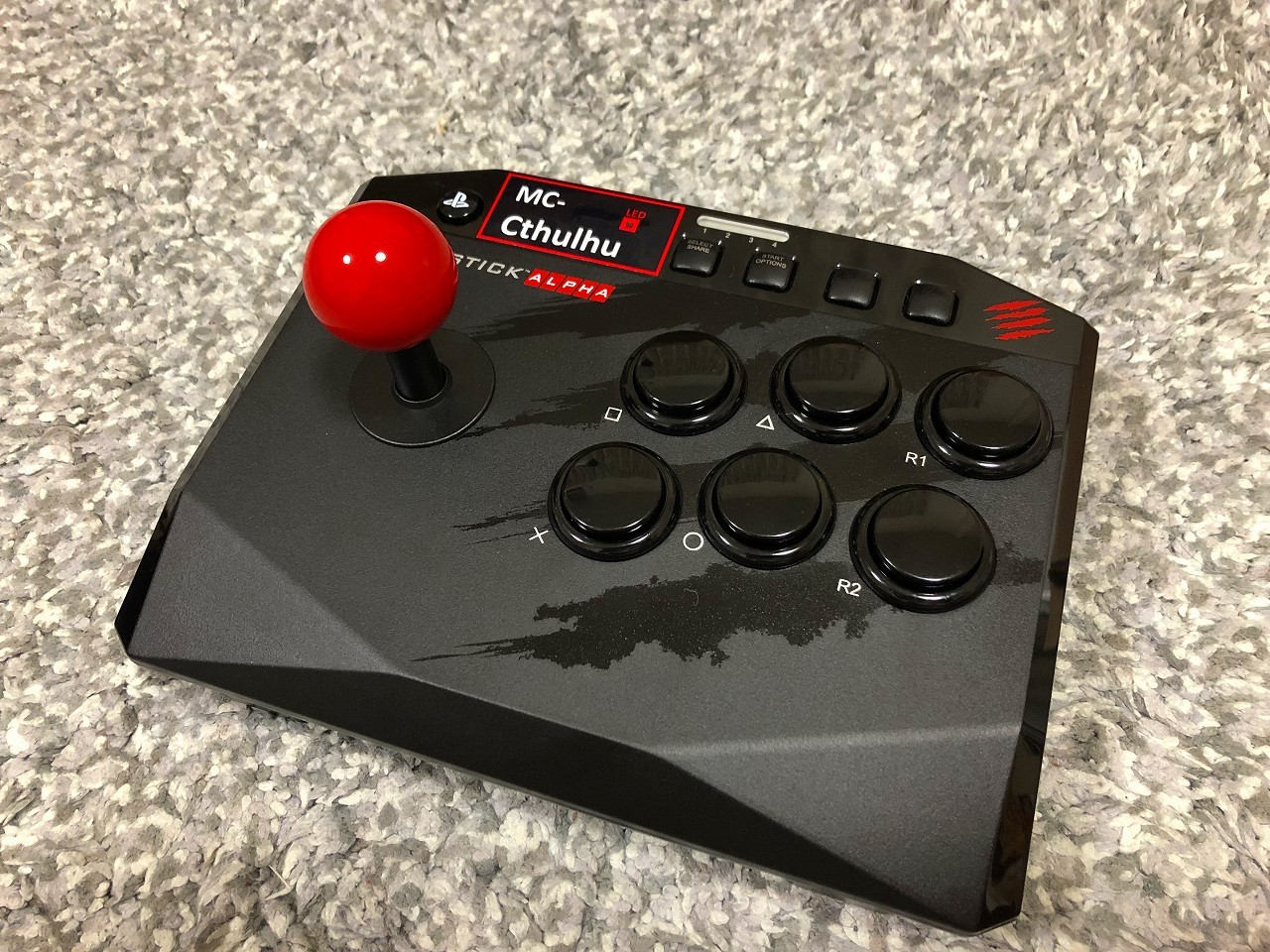

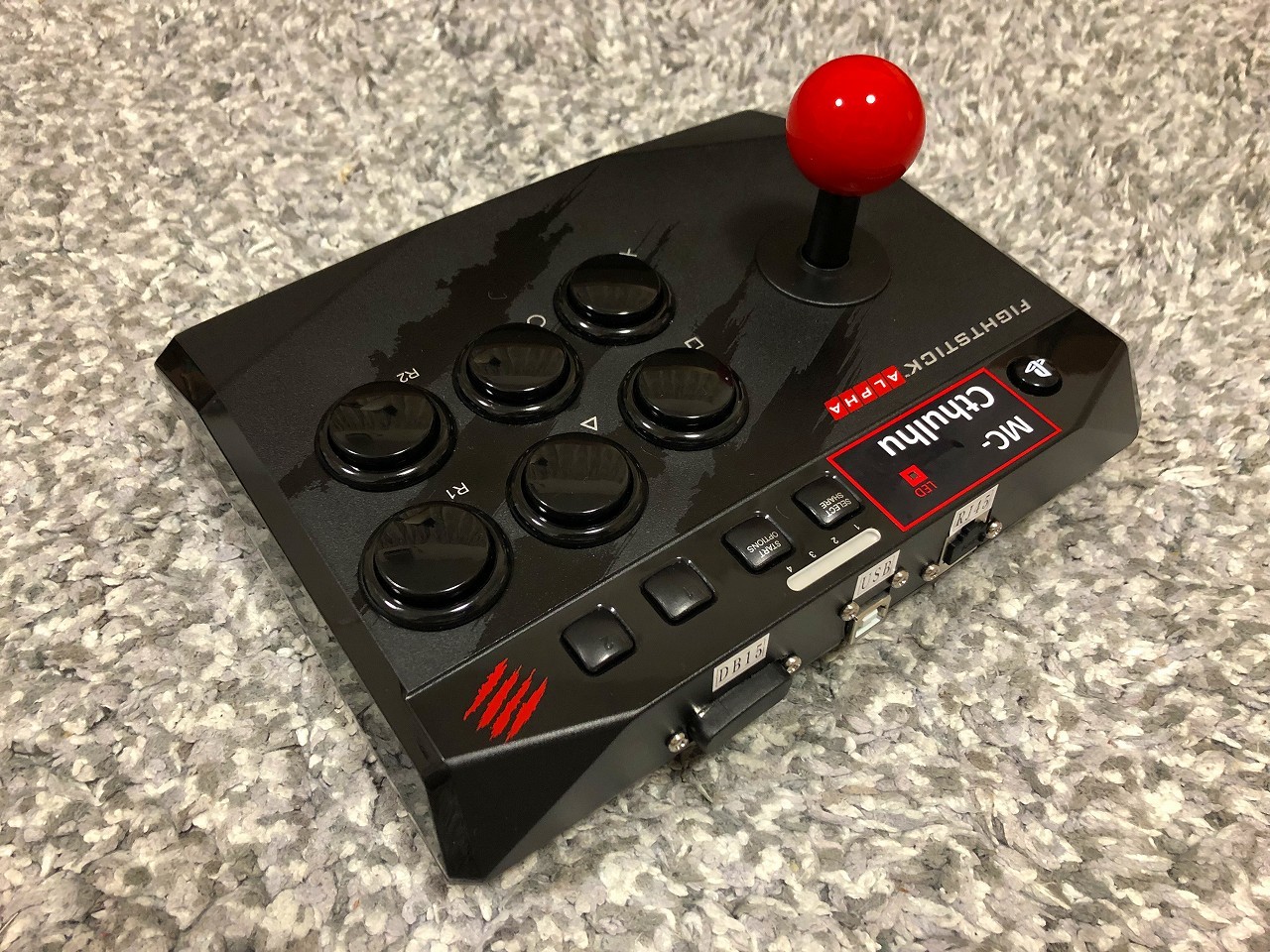

組み込み完成

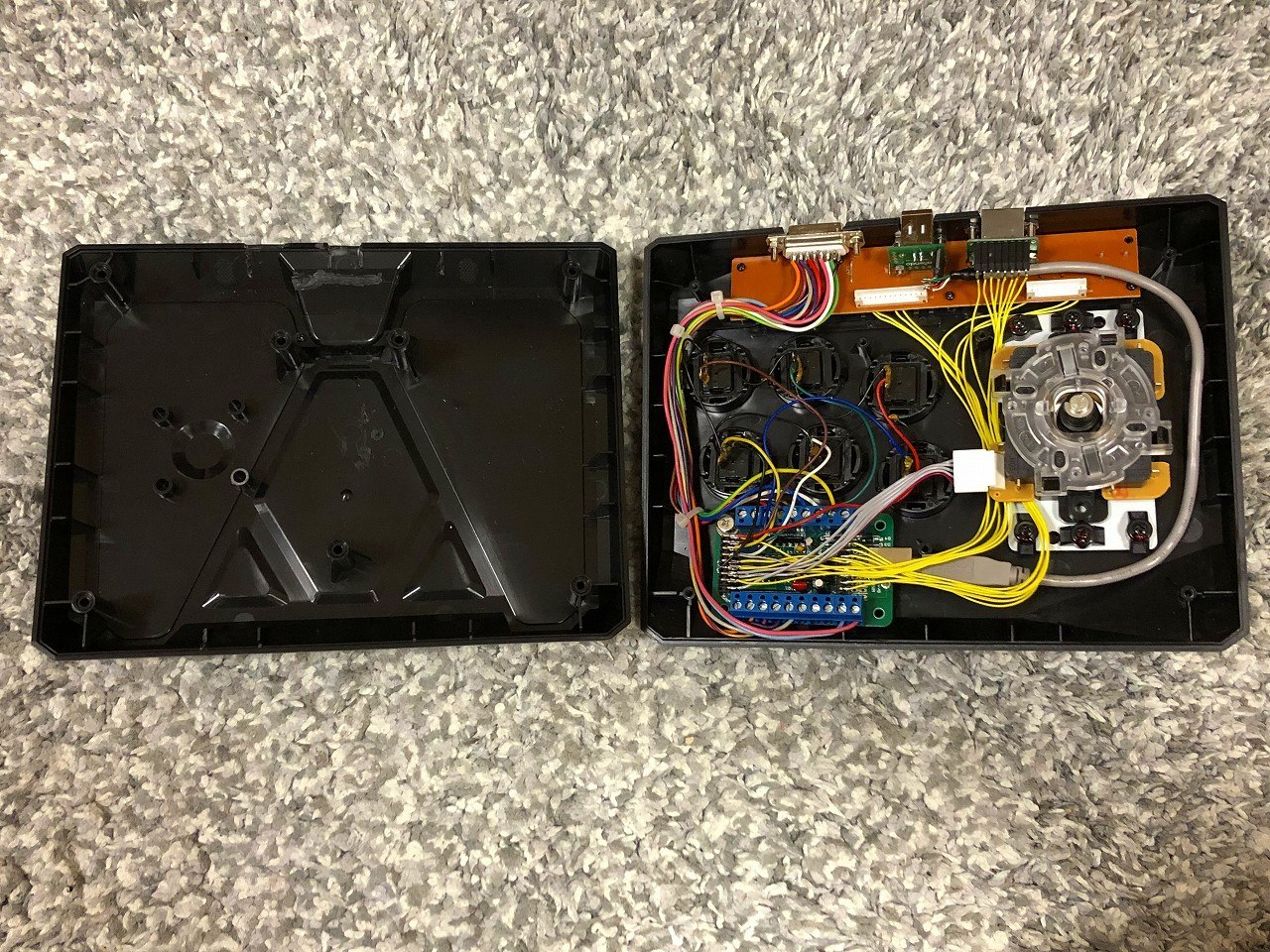

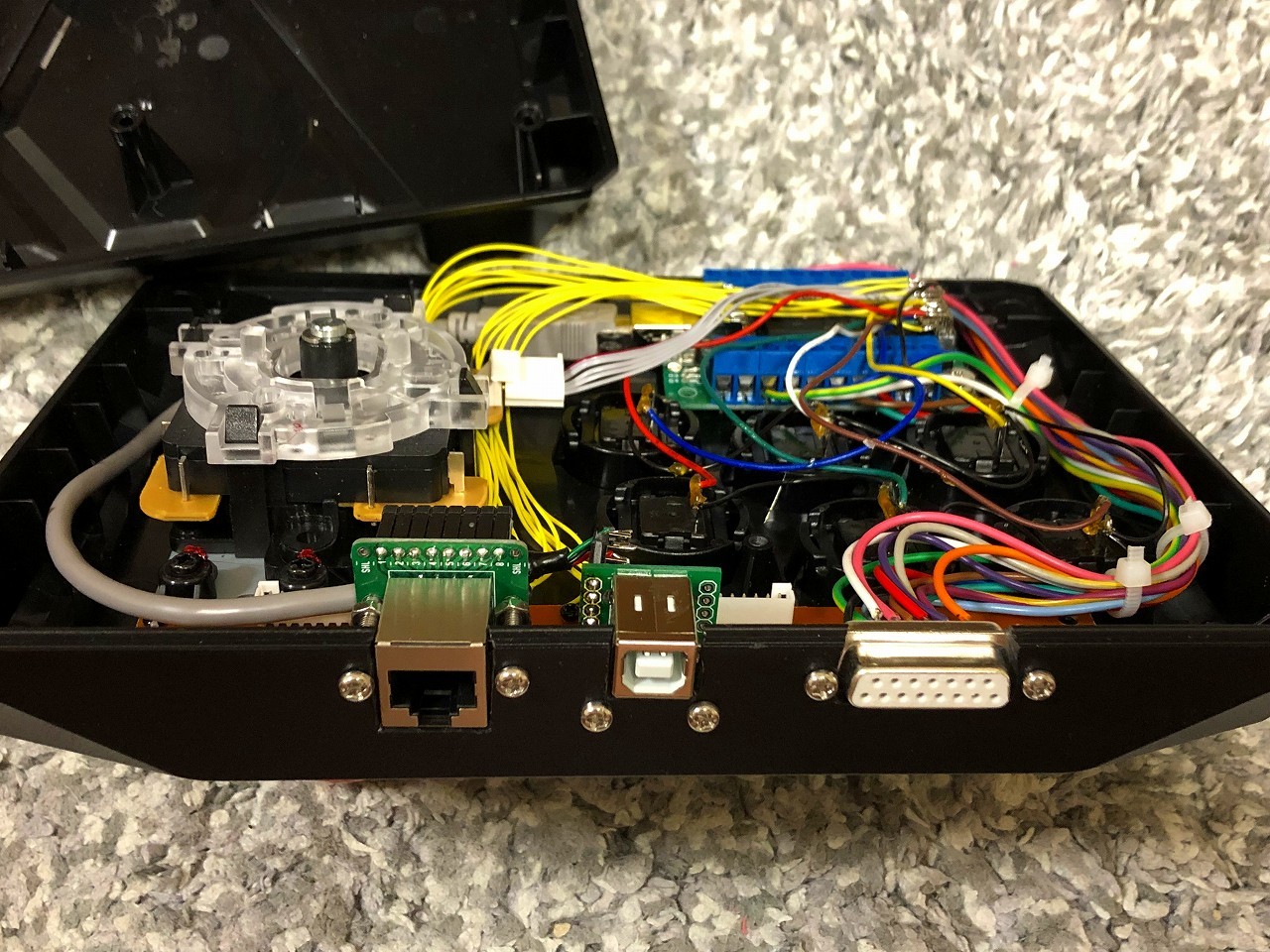

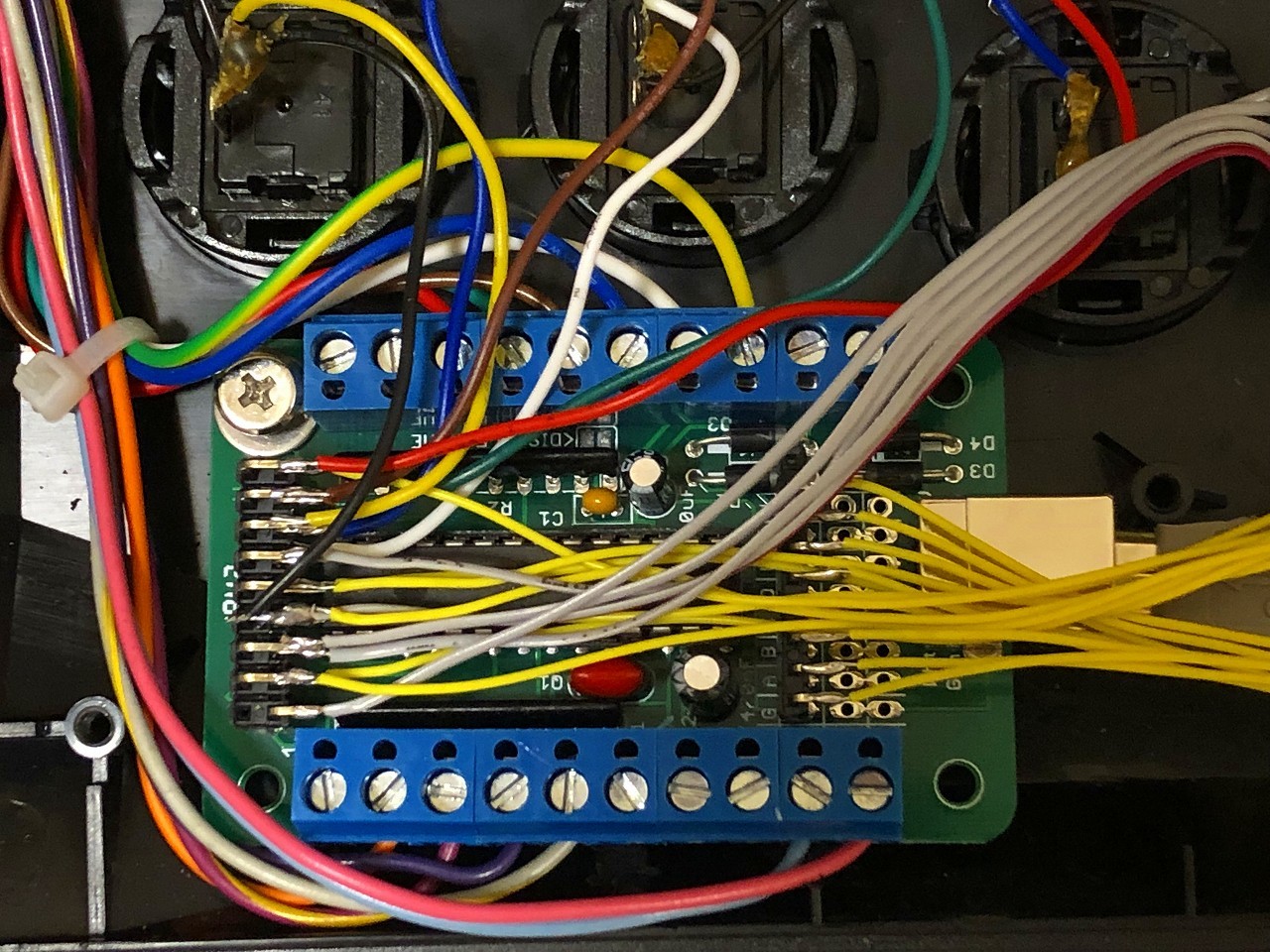

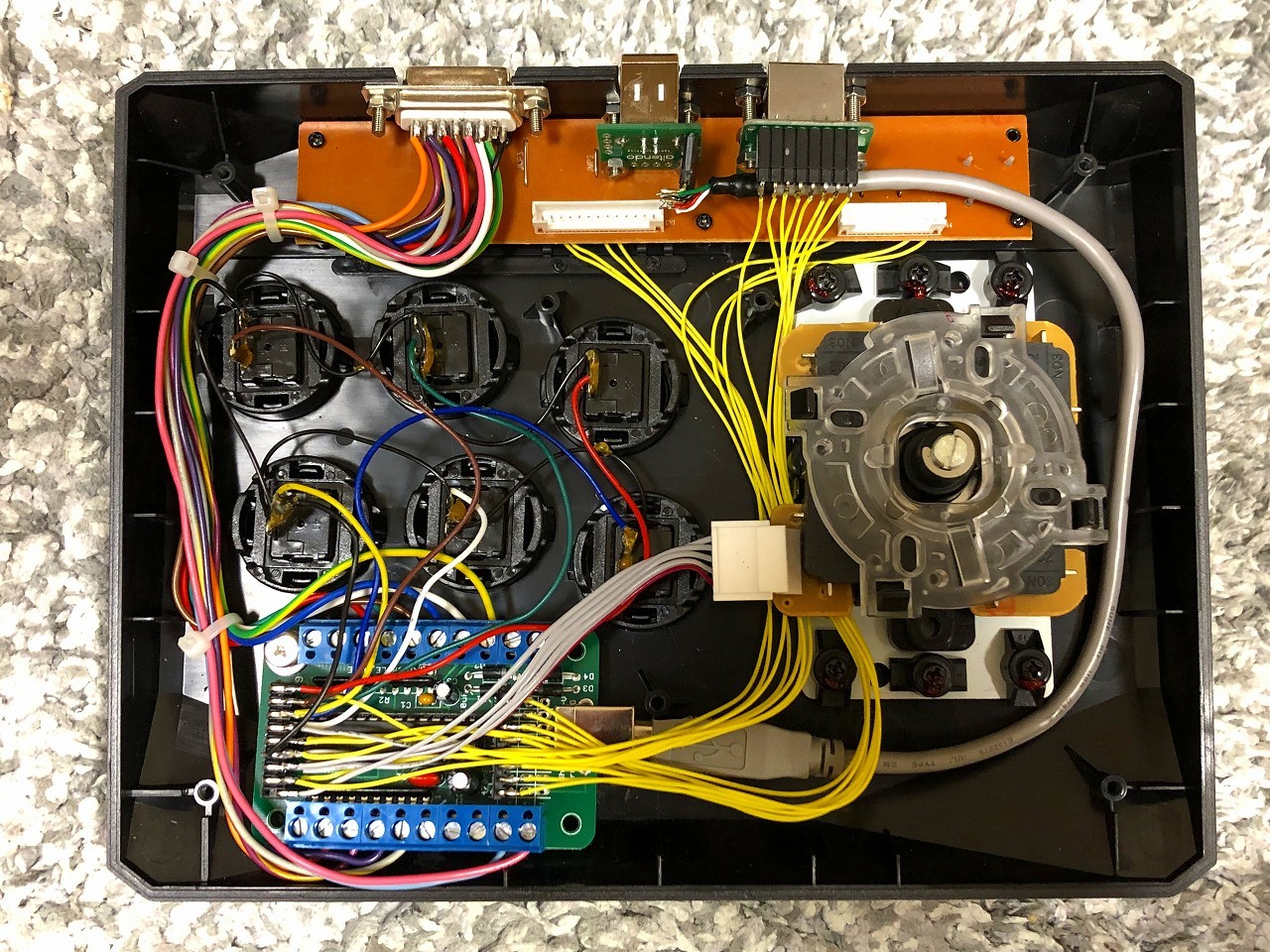

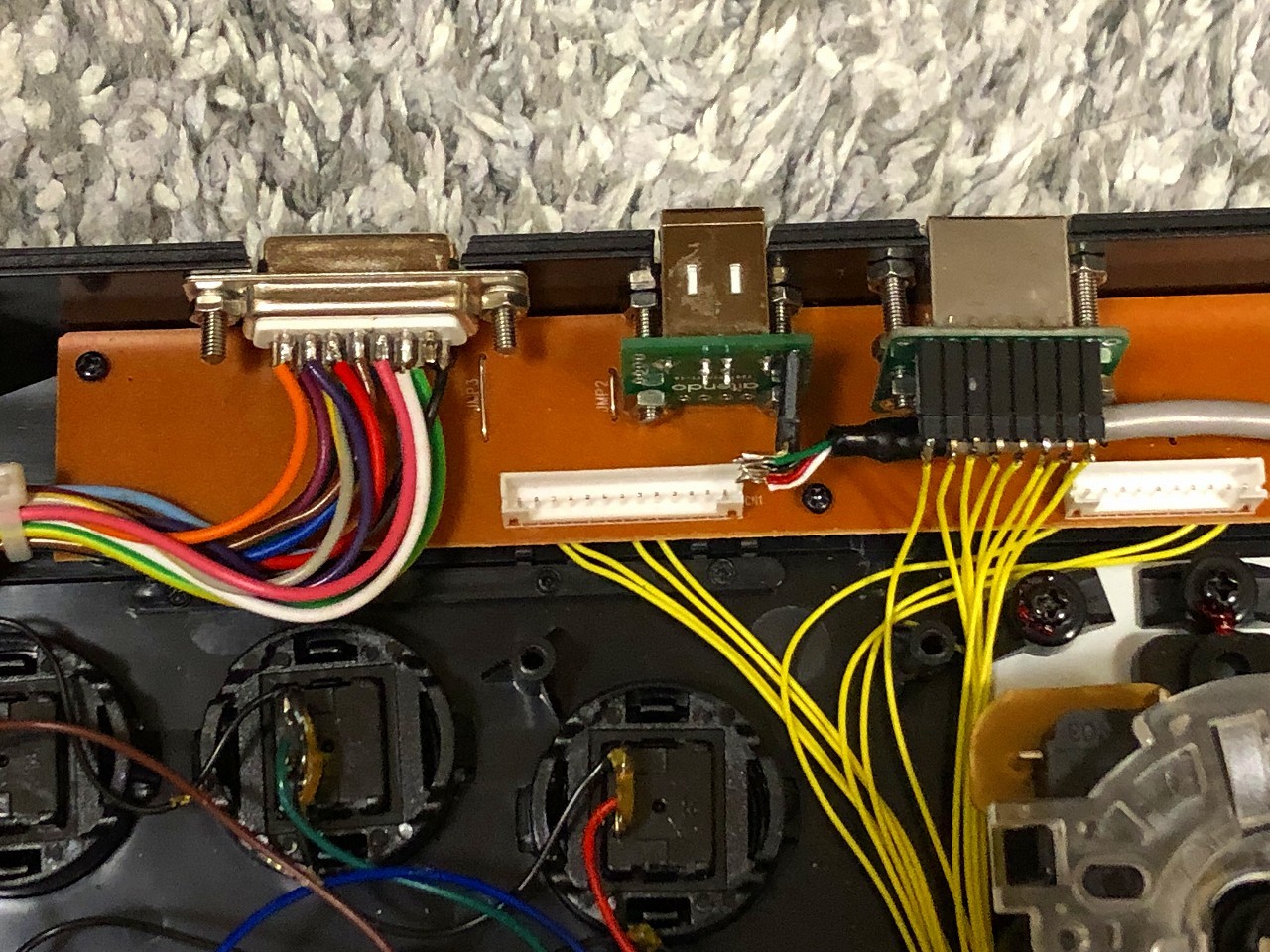

配線が汚いけどこんな感じの中身

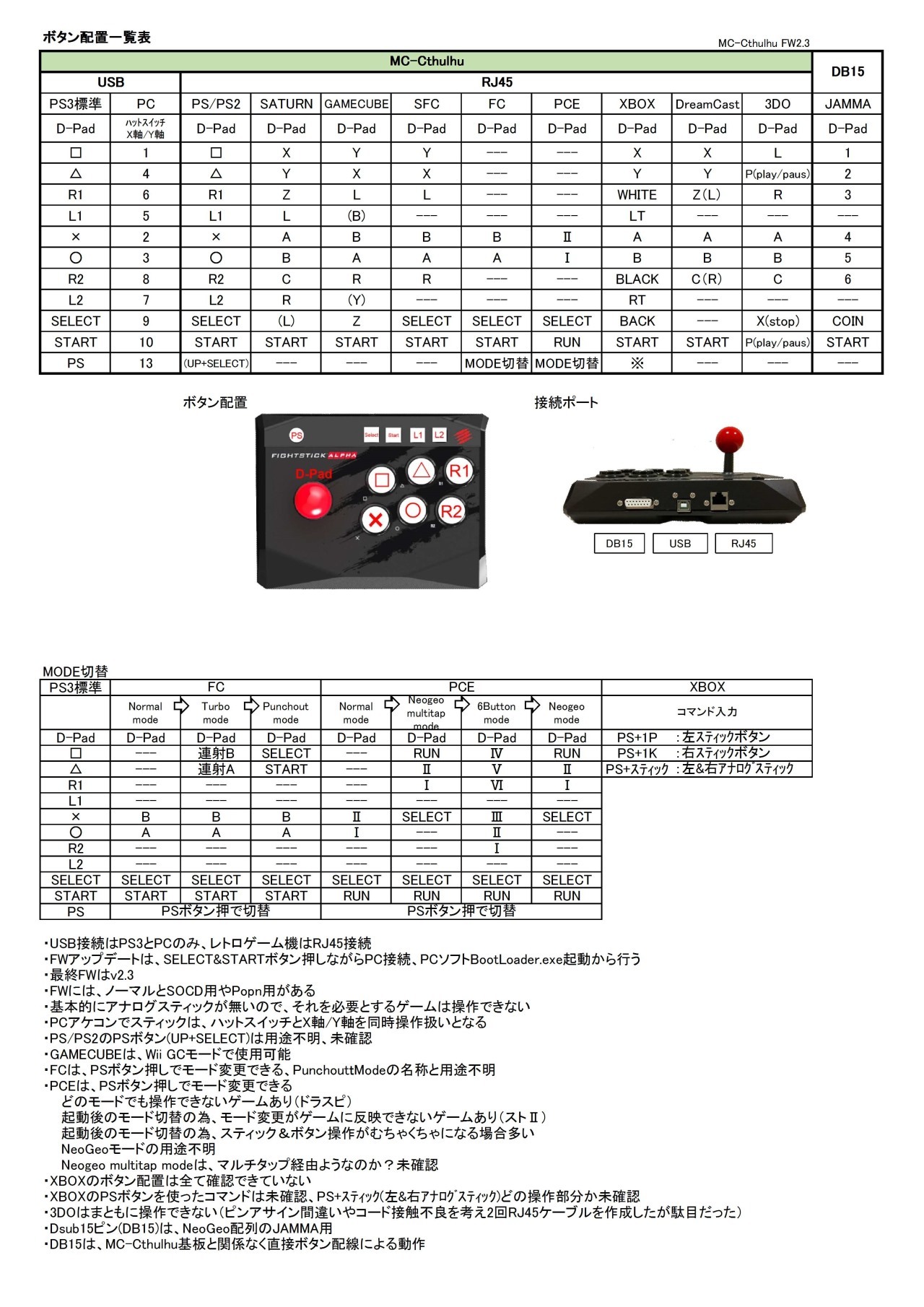

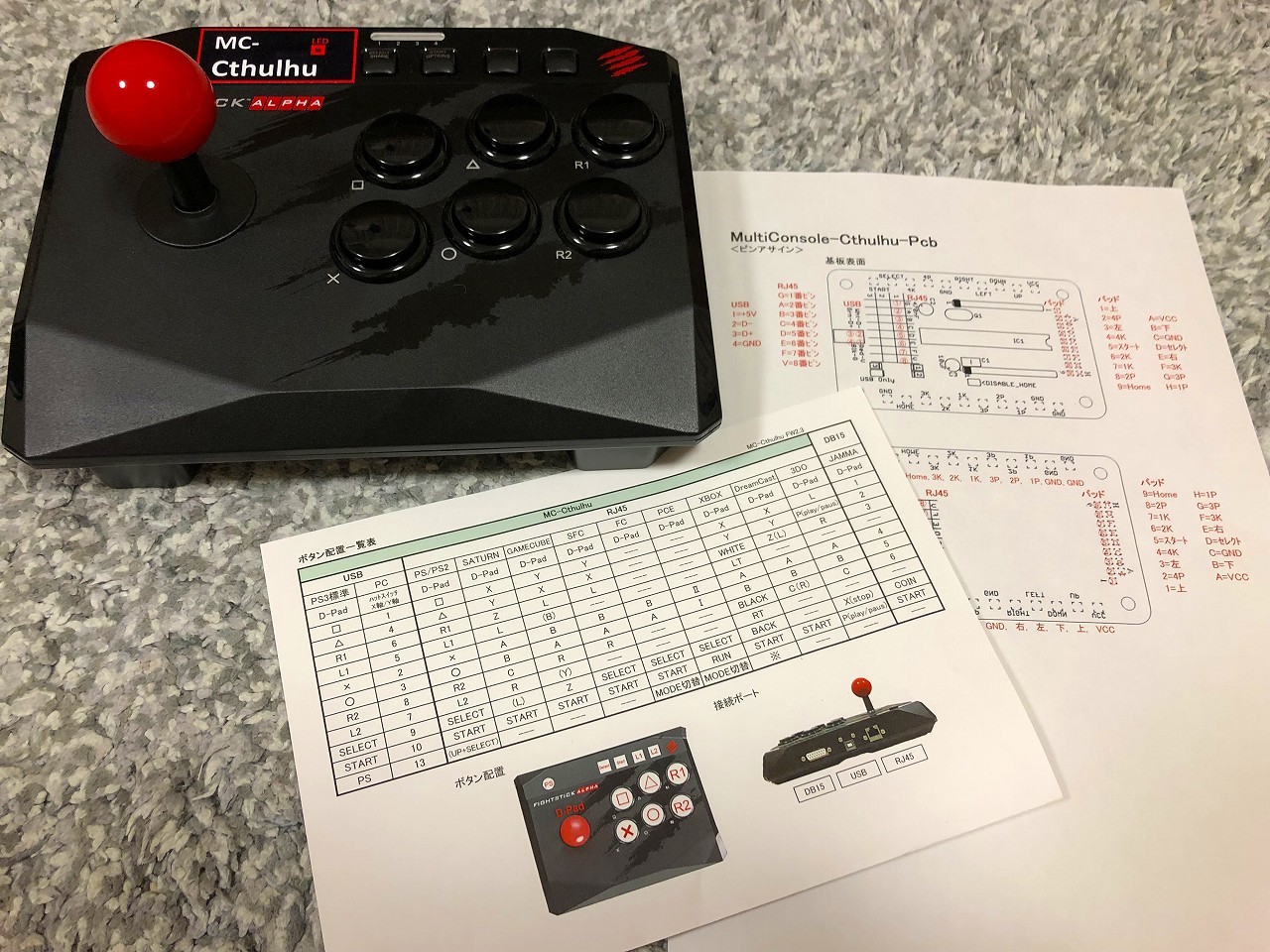

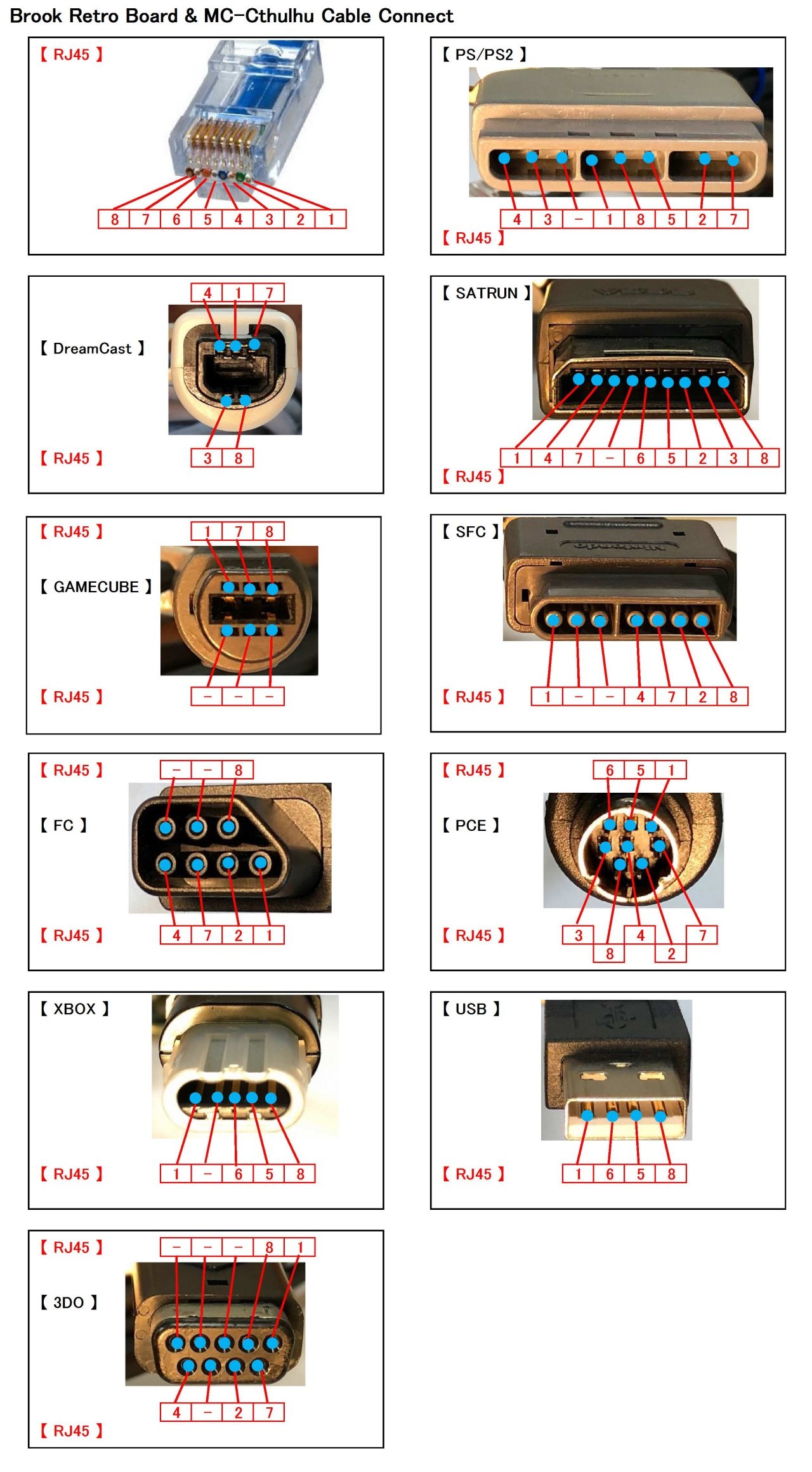

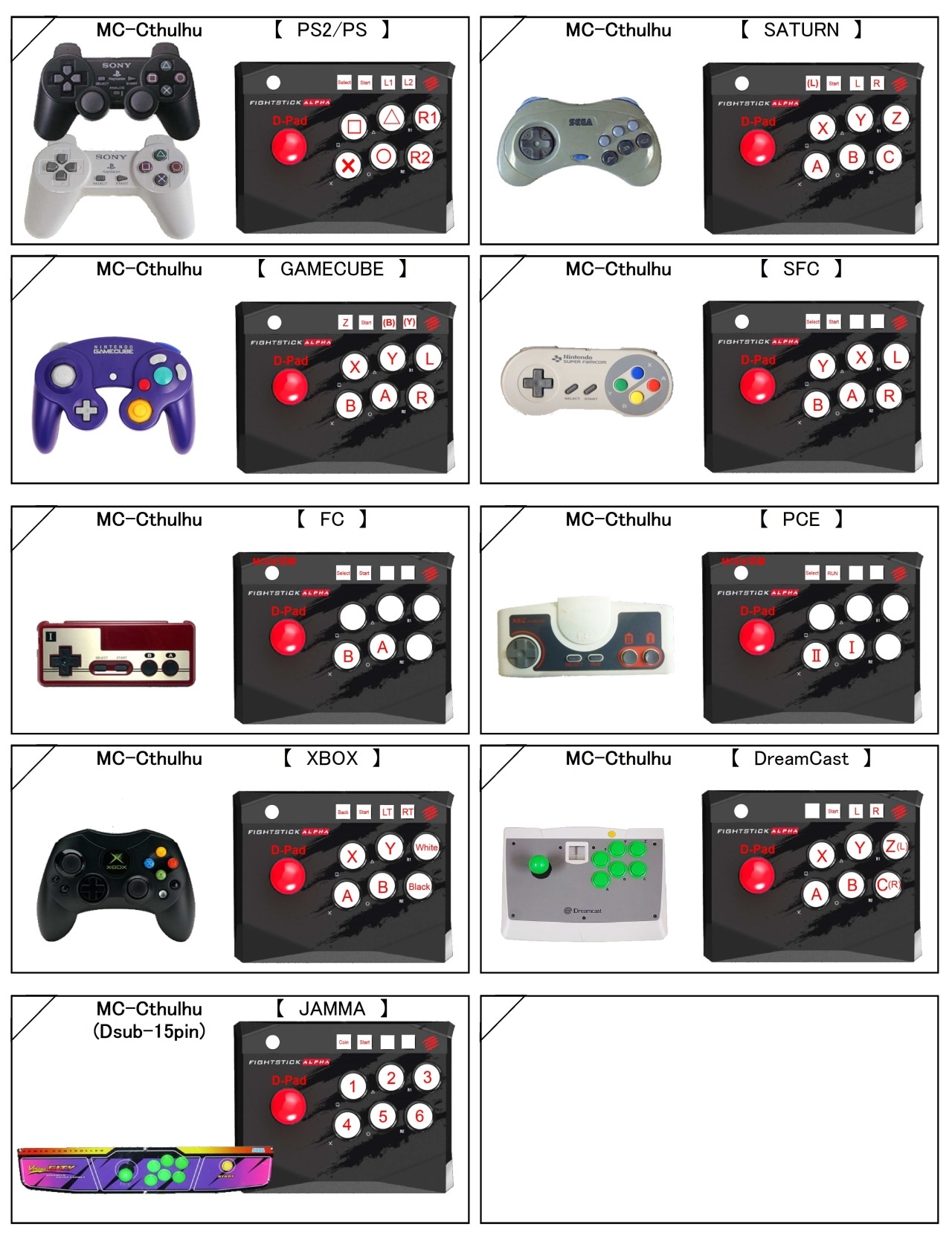

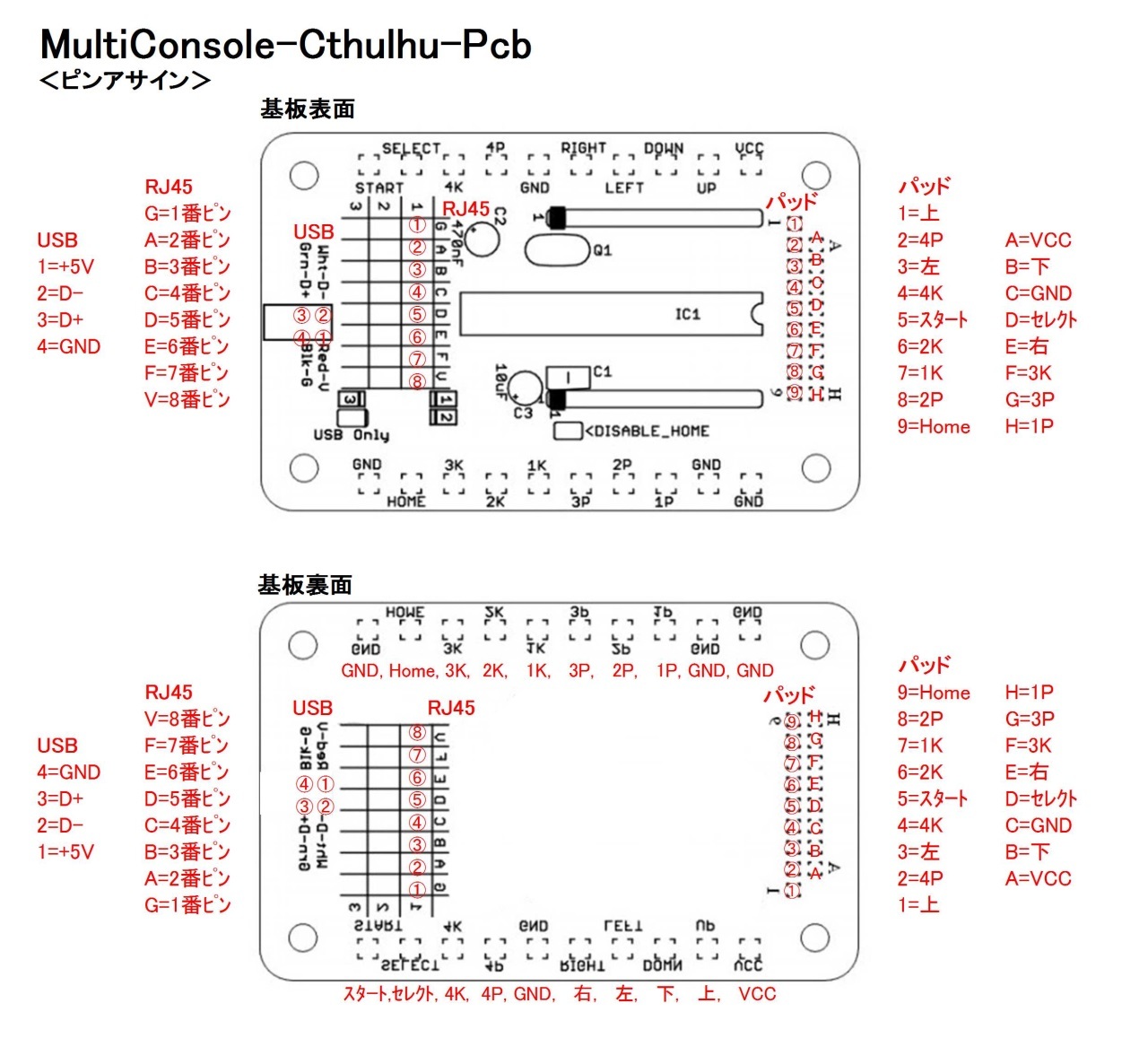

作成した資料

完成した1台は、お世話になってるぽめさんに勝手に送りつけてます。
